日置HIOKI RM3545A 電阻計
名稱：絕緣電阻測試儀
品牌：日置HIOKI
型號：RM3545A
簡介：日置HIOKI RM3545A 電阻計● 在開發電池、電機、電子零件等研發過程中精確測量低電阻值● 最小測量量程: 1000 μΩ，最小測量量程精度: 0.045%，最小分辨率: 1 nΩ，最大測量電流: 1 A● 通過將其集成到生產線中...
- 產品介紹

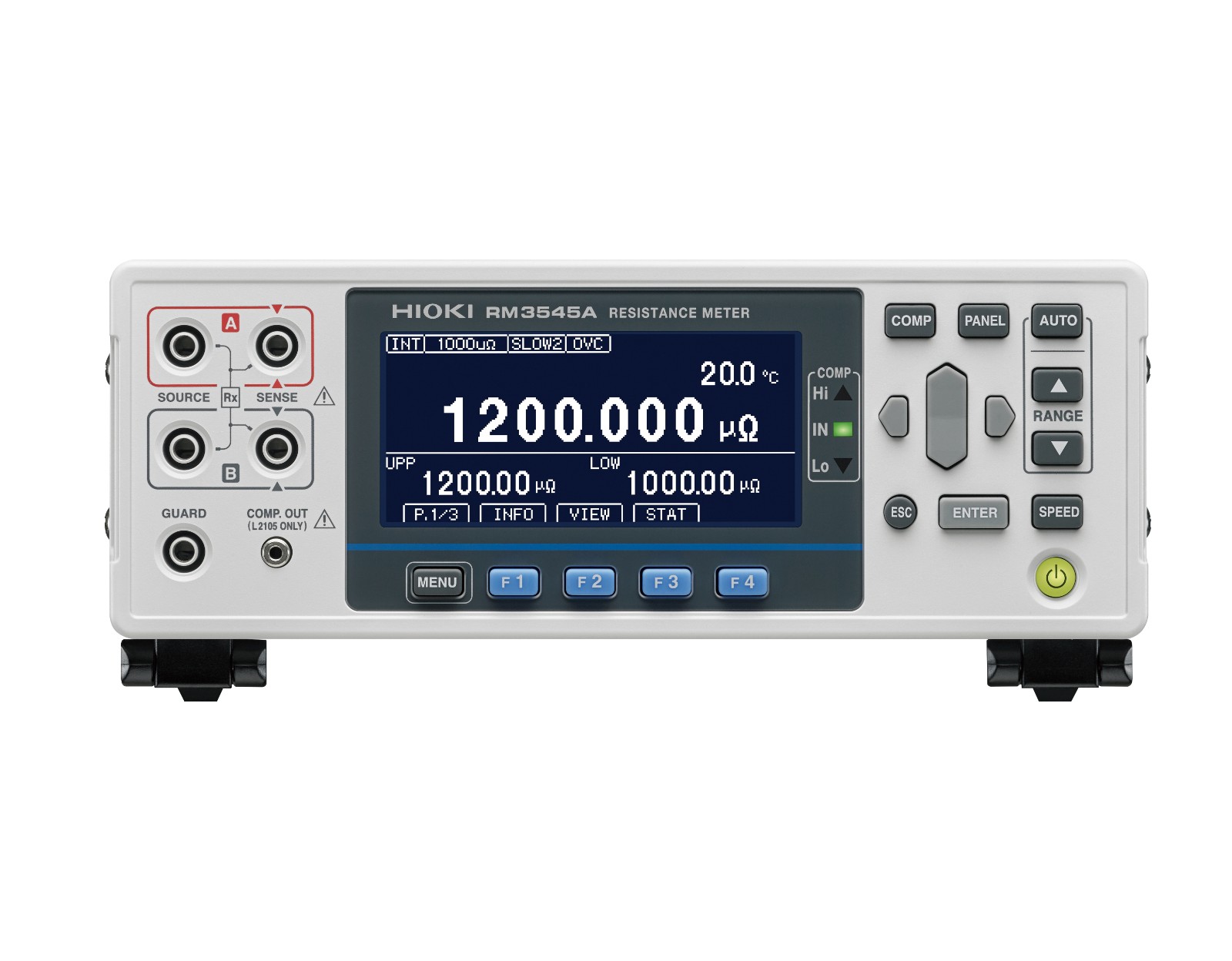

日置HIOKI RM3545A 電阻計
● 在開發電池、電機、電子零件等研發過程中精確測量低電阻值
● 最小測量量程: 1000 μΩ，最小測量量程精度: 0.045%，最小分辨率: 1 nΩ，最大測量電流: 1 A
● 通過將其集成到生產線中，可以實現與開發時相同的測量精度
● 最多 132 個通道（4端子法）（與掃描模塊機架 SW1002 組合使用時）
● 最多支持 20 個通道（4端子法）（安裝兩個 Z3003 多路轉換器單元時。僅限 RM3545A-2）
● 在低電阻測試量程內，測量速度最快21 ms (*1)
*1: 10 mΩ量程或100 mΩ量程，PR模式ON、測量速度FAST、使用外部觸發器的情況下

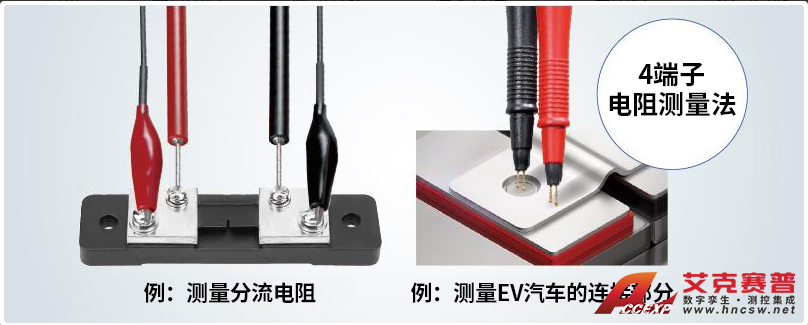

輕松實現低電阻的精確測量
最新配備1000 μΩ 量程，最小分辨率為 1 nΩ，達到了 ±0.045% rdg ±0.010% f.s.的高精度。 無需預熱或調零即可保證精度，啟動后可立即開始精確測量。 此外，還具有補償偏移電壓的 OVC 功能，可實現對低電阻的穩定測量。

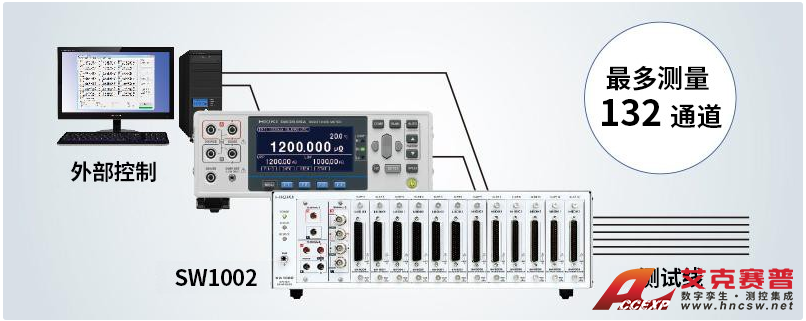

輕松實現高精度的多通道測量
與 SW1002 掃描模塊機架組合使用時，最多可支持 132 個通道（4端子法）。 RM3545A-2 還可選配兩個多路轉換器單元 Z3003，最多支持 20 個通道（4端子法）。 RM3545A-2 可滿足高精度多通道測量的需求。

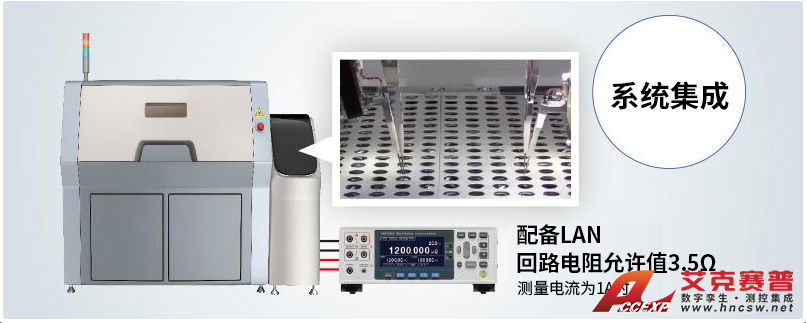

輕松集成在自動化產線上
與現有的 RM3545 型號相比，測量速度提高了約2倍（21 msec*）。 此外，還擴大了回路電阻的允許值，這樣就可以將該裝置集成到系統中，而無需考慮導線電阻或接觸電阻，同時還提供了標準的LAN通訊接口，便于與 PC 和 PLC 等設備進行數據連接。
*在10 mΩ量程或100 mΩ量程內，PR模式ON，測量速度FAST，使用外部觸發器的情況下
基本參數（精度保證時間1年）
| 電阻測量量程（13檔量程） | [量程, 最大顯示, 分辨率, 測量電流] 1000 μΩ: 1200.000 μΩ, 1 nΩ, 1 A 10 mΩ: 12.000 00 mΩ, 10 nΩ, 1 A 100 mΩ: 120.000 0 mΩ, 100 nΩ, 1 A 1000 mΩ: 1200.000 mΩ, 1 μΩ, 100 mA 10 Ω: 12.000 00 Ω, 10 μΩ, 10 mA 100 Ω: 120.000 0 Ω, 100 μΩ, 10 mA 1000 Ω: 1200.000 Ω, 1 mΩ, 1 mA 10 kΩ: 12.000 00 kΩ, 10 mΩ, 1 mA 100 kΩ: 120.000 0 kΩ, 100 mΩ, 100 μA 1000 kΩ: 1200.000 kΩ, 1 Ω, 10 μA 10 MΩ 12.000 00 MΩ, 10 Ω, 1 μA 100 MΩ（100 MΩ量程高精度模式）: 120.000 0 MΩ, 100 Ω, 100 nA 1000 MΩ: 1200.0 MΩ, 100 kΩ, 1 μA 以下 |
|---|---|
代表精度 ※ High模式, OVC功能 ON, SLOW2, 無調零 | 1000 μΩ量程: ±0.045% rdg ±0.010 % f.s. 10 mΩ量程: ±0.045% rdg ±0.001 % f.s. 100 mΩ量程: ±0.045% rdg ±0.001 % f.s. 1000 mΩ量程: ±0.012% rdg ±0.001 % f.s. 1000 Ω量程: ±0.006% rdg ±0.001 % f.s. |
| 測量電流 | High模式: 1000μΩ（1 A）?1000 MΩ（1 μA以下） Low模式: 100 mΩ（100 mA）?100 Ω（1 mA） 低功率模式（LP）: 將測量電流及開路電壓控制在20 mV的低功率測量 LP1000 mΩ（1 mA）～LP1000 Ω（5 μA） |
| 測量速度 | FAST, MEDIUM, SLOW1, SLOW2 |
回路電阻允許值 ※參考值 SOURCE B和SOURCE A之間的回路電阻(測量對象以外) | 100 mΩ 以下（PR 模式 OFF）的量程： 2.6 Ω 100 mΩ 以下（PR 模式 ON）的量程: 3.5 Ω 1000 mΩ量程: 15 Ω 10 Ω量程: 150 Ω 100 Ω量程: 100 Ω 10 kΩ量程: 500 Ω 100 kΩ 以上的量程: 1 kΩ |
| 最大開路端子電壓 | 1000 Ω以下的量程: 8.0 V 10 kΩ以上的量程:20 V |
| 溫度測量 | 熱敏電阻傳感器( Z2001[附件] ):-10.0℃~99.9℃ 模擬輸入(紅外測溫儀等):DC 0 V~2.0 V |
| 內置多路轉換器(內置選件，僅限RM3545A-2 ) | 多路轉換器單元Z3003 可搭載數量:最多2個單元 最大通道數: 20通道( 4線式)、42通道( 2線式) 切換時間: 30 msec |
| 外置多路轉換器(外置選件) | 掃描模塊機架 最大通道數( SW1001 ):33通道(4線式) 最大通道數( SW1002 ):132通道(4線式) 切換時間: 11 msec |
| 接口 | LAN(TCP/IP、10BASE-T/100BASE-TX )、RS-232C (最高115200 bps，兼打印機I/F )、USB、EXT I/O(D-sub 37 pin)、模擬輸出（D/A輸出電壓范圍，DC 0 V ? 1.5 V） |
| 功能 | 接觸檢查、調零(各量程±50%of full scale以內) *1、無調零精度保證、OVC功能、接觸改善功能(最大施加電壓5 V、最大電流10 mA )、低功率模式(最大開路電壓20 mV ) ，溫度測量功能、溫度補償( TC )功能、溫度換算(δt )功能、統計運算功能、延遲功能、平均功能、設置保存(面板保存)、數據存儲功能、命令監視功能(顯示命令和查詢的發送接收狀況)、支持LabVIEW?驅動*2 *1: 100 MΩ以上不可調零(強制關閉) *2: LabVIEW驅動程序是National Instruments公司的商標和注冊商標 |
| 電源 | 額定電源電壓：AC 100 V～240 V 額定電源頻率：50 Hz / 60 Hz 最大額定功率：40 VA |
| 通常功耗（參考值） | 16 W (測量電流1 A, LCD燈亮) |
| 體積及重量 | RM3545A-1: 約215W × 80H × 306.5D mm (不含突起物), 約2.7 kg RM3545A-2: 約215W × 80H × 306.5D mm (不含突起物), 約3.4 kg |
| 附件 | 電源線 x 1、溫度傳感器Z2001 ×1、、EXT I/O 用公接頭 x 1、EXT I/O用連接器蓋 x 1、備用保險絲( F1.6AH 250 V ) x 1、啟動指南 x 1、使用注意事項 x 1 |
